Assalamualaikum Wr.Wb
Kali ini saya akan konfigurasi iSCSI pada FreeNAS dengan membuat pengujian pada File Explorer
iSCSI( internet small computer system interface) merupakan storage atau media penyimpanan melalui jaringan menggunakan tcp/ip. Hal ini dapat digunakan melalui jajaringan area lokal (LAN) , jaringan area luas (WAN), atau internet sebagai penghubung antara storage dengan server ( komputer ) , dengan kata lain iSCSI digunakan untuk menghubungkan hard disk beserta transer data melalui jaringan internet maupun intranet
Pembangun iSCSI adalah :
- iSCSI target adalah perangkat lunak yang berfungsi agar blok hard disk pada suatu server dapat ditempel pada komputer lain ( tetapi komputer lain harus menggunakan iscsi initiator )
- iSCSI Initiator adalah perangkat lunak untuk menghubungkan komputer pada hard disk server iSCSI target
1. Terlebih dahulu kita aktifkan iSCSI pada menu service , kita jalankan iSCSI tersebut , yaitu dengan mengklik simbol seperti kunci
2. Lalu pada base name , kita ubah terlebih dahulu menjadi iqn-20018-10.org.(nama domain kalian ) , lalu kita Save
3. Kemudian kita masuk pada menu Portals , kita arahkan ip address dengan ip address yang kita gunakan , lalu kita klik OK untuk melanjutkan
4. Masuk pada menu Initiator , Tidak ada rule yang kita tambahkan pada menu ini , kita klik saja OK untuk melanjutkan
5. Pada menu target , kita tambahkan target dengan nama target yang kita ingin gunakan , dan Portal Group ID kita isi dengan angka 1 , lalu kita klik OK untuk melanjutkan
6. Masuk pada menu extents , kita tambahkan extent name yaitu ( extent / ex ) , Dengan logical blok size itu kapasitas 1 GB ( 1024 ) , lalu kita klik OK untuk melanjutkan
7. Pada menu Associated Target , kita arahkan nama target dan juga extents target tersebut , lalu kita klik OK
8. Kemudian kita search iSCSI Initiator

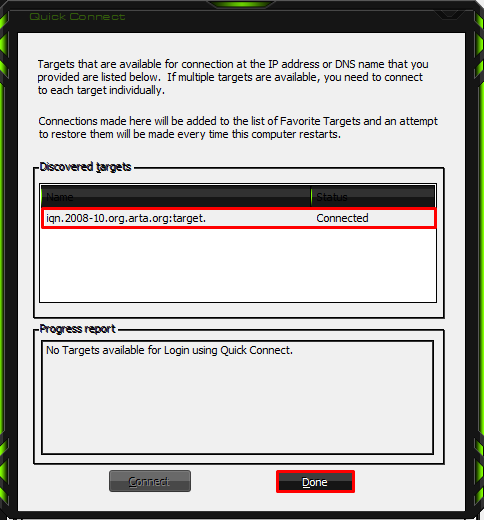

9. Arahkan target itu menggunakan IP address yang kita gunakan tadi , lalu kita klik quick connect
10. Kemudian kita akan masuk dengan nama base yang kita buat tadi , atau kita daftarkan tadi , jika namanya masih belum kedeteksi , biasanya kita belum save terlebih dahulu
11. Masuk pada menu Volumes and Devices , kita klik auto configure , agar kita bisa mendapat volume baru atau kapasitas baru
12. Masuk pada File Explorer , kita Manage pada This PC
13. Lalu kita masuk pada menu Disk Management , akan muncul pop up seperti gambar dibawah ini , itu tandanya sudah terdeteksi kapasitas yang tadi kita konfigurasi , klik OK untuk melanjutkan
14. Jika sudah terdaftar , kita coba klik kanan pada kapasitas baru tersebut , lalu kita pilih New Simple Volume , kita ingin membuat volume baru atau data baru pada This PC
15. Muncul pemberitahuan jika kita ingin membuat volume baru , apakah kita yakin untuk membuat volume baru ? kita pilih Next untuk melanjutkan
16. Kapasitas hard disk yang kita daftarkan pada iSCSI yaitu sebesar 36 GB , maka kita klik Next untuk melanjutkan
17. Disini hanya akan ada penamaan volume baru tersebut , yaitu pada data F , klik Next saja untuk melanjutkan
18. Pada volume label , kita coba gunakan nama dengan nama ISCSI , kita klik Next untuk melanjutkan
19. Settingan volume wizard sudah terdaftar di gambar bawah ini , kita klik Finish untuk melanjutkan
20. Jika sudah kita refresh pada This PC , maka akan muncul volume dengan nama yang kita daftarkan tadi
21. Jika sudah, kita coba create folder baru untuk pengujian berhasilnya
Sekian dari saya , semoga bermanfaat bagi kalian semua dan jangan lupa untuk dipelajari lagi
